Sivuttaismallin lukitustappi turvalliseen kappaleen kiinnitykseen

Kaikki ei aina näy päällepäin, eivät varsinkaan kokonaisuuden kannalta tärkeät asiat. Esimerkiksi olisi vaikea ajatella laiterakennusta ilman sivusuuntaista kiinnitystä, – siksi Ganter on kehittänyt GN 415 -tuotesarjan sivuttaismallin lukitustapit. Ne ovat aiempia malleja pienikokoisempia ja helpommin muunneltavissa käyttökohteen mukaan.

Sivuttaismalliset lukitustapit kuuluvat niihin osiin, jotka ovat laiterakennuksessa käytännössä välttämättömiä ja tästä syystä saatavilla on erilaisia malleja. Joissakin tapauksissa tarvitaan erittäin pieniä malleja, joita on vielä voitava muokata erilaisten vaatimusten mukaisiksi. Juuri tällaisiin tilanteisiin Ganter on kehittänyt uuden GN 415 -standardielementtisarjansa.

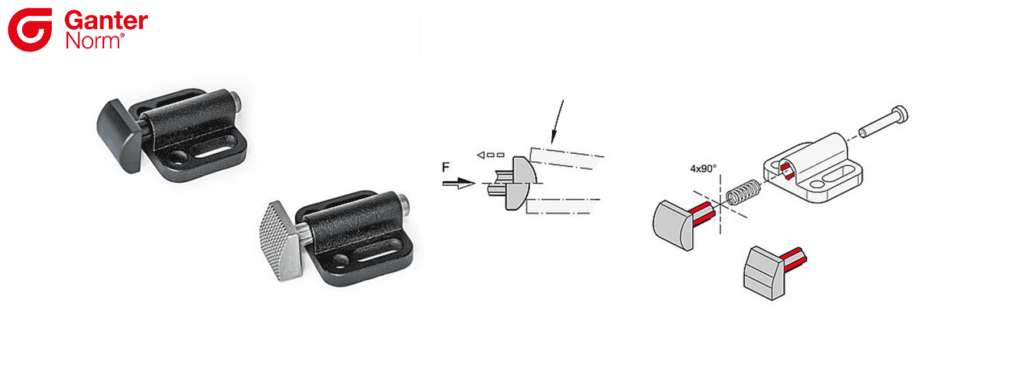

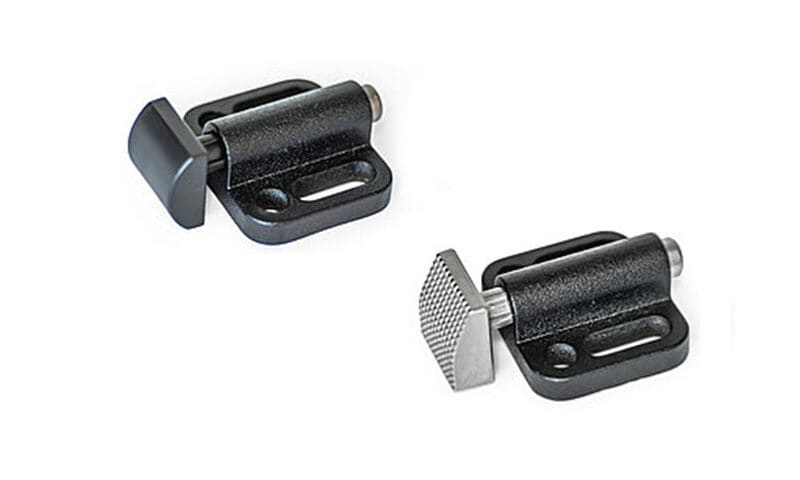

GN 415 -sarjan tuotteita on saatavilla kolmessa koossa 22–39 mm:n leveyksillä ja kahdella jousipainevoimalla. Tärkeitä osia ovat molemmat käytettävissä olevat työnninosat: kiilamaisesti tai sylinterimäisesti muotoillut työnninosat kiinnittävät kappaleet paitsi sivusuunnassa, -antavat lisäksi kappaleelle myös alaspäin kohdistuvaa työntövoimaa, jolloin kappale painautuu tasaisesti lepotasoa vasten. Kaikki sivuttaismalliset lukitustapit voidaan muokata sopimaan erinomaisesti kappaleen muotoon kiertämällä niitä pitkittäisakselin suunnassa 90 asteen välein. Kääntääkseen lukitustappia ei tarvitse, kuin löysätä lukitustapin keskellä sijaitsevaa lukitusruuvia. Sivuttaismallisia lukitustappeja on saatavilla niin POM-muovisina kuin ruostumattomasta teräksestä valmistettuina, jolloin niiden puristuspinta voi olla sileä tai hankausta kestävämpi uurrettu. Jälkimmäiset mallit valmistetaan ruiskupuristamalla ja niiden mittatoleranssi on tästä johtuen melko pieni.

Koska Ganter pitää yksinkertaisuutta ja monikäyttöisyyttä arvossaan, mustan rungon sinkkiruiskupuristamalla tehdyssä rungossa on kaksi porausreikää korvattu pitkittäisrei’illä, jotka mahdollistavat lukitustapin rungon liikuttamisen runsaan 4,5–13,5 mm.
