Pikakiinnitysliitin kohdistaa ja liittää komponentit yhteen ilman työkaluja

Ganter tuo valikoimaansa uuden kiinnitysratkaisun, jolla voi vähentää laitteiden ja tuotantolinjojen valmisteluaikoja. GN 1050 -pikakiinnitysliittimellä koneeseen tai laitteeseen voidaan liittää kappaleita nopeasti ja turvallisesti, kuin yhdellä napsautuksella.

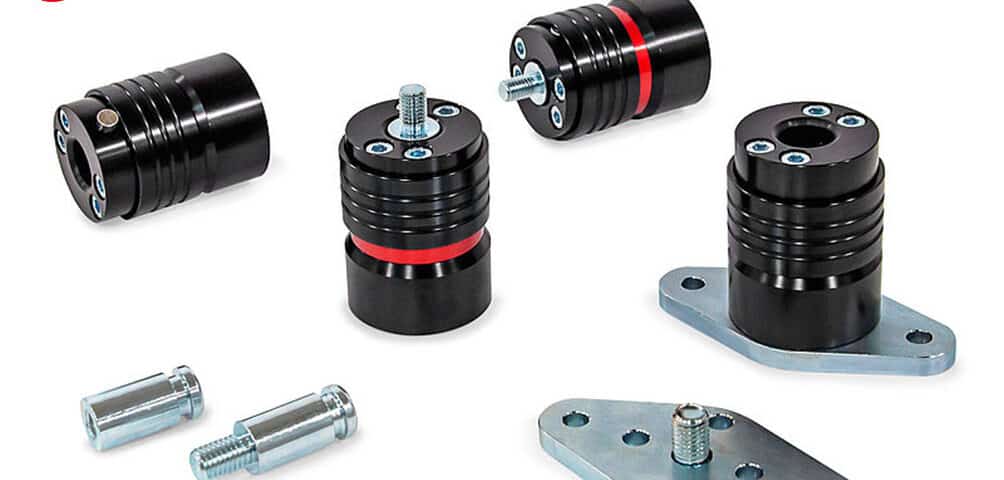

Pikakiinnitysliittimiä käytetään usein lavastustekniikassa. Pikakiinnitysliittimet mahdollistavat lavaste-elementtien nopean ja helpon kokoamisen ja purkamisen. Standardoituja osia valmistava Ganter sai ajatuksen, että näitä hyötyjä voitaisiin käyttää myös teollisuudessa, ja näin syntyi samaa toimintaperiaatetta hyödyntävä pikakiinnitysliitin GN 1050. Ganterin kehittämä pikakiinnitysliitin koostuu kahdesta osasta: GN 1050 -liitoksesta ja siihen erikseen saatavilla olevista GN 1050.1 -tapeista. Turvapainike pitää huolen siitä, että liitetyt osat pysyvät yhdessä, eikä irtaudu vahingossa. Turvapainiketta painettaessa työntöholkki mahtuu liikkumaan akselin suuntaisesti turvapainikkeen yli ja liitetyt osat pääsee irtoamaan sisäisen lukitustapin vetäytyessä lukitusurasta. Samanaikaisesti liitoksen ulkopinnalla tulee näkyviin punainen rengas merkiksi siitä, että lukitusliitos on auki.

Tapit ovat saatavana erikseen, joten yhden liitoskappaleen kanssa voidaan käyttää niin montaa tappia, kuin halutaan. Eri lisälaitteet voidaan näin asentaa paikalleen riippuen työkappaleesta. Liitoskappaleet, sekä tapit on kiinnitettävissä ulkokierteisellä tapilla (tyyppi A) tai sisäkierteellä tapilla (tyyppi I). Näin GN 1050.2 -laippa voidaan kiinnittää entistä monipuolisemmin ja voima voidaan jakaa tasaisemmin.

Ganterin valikoimassa on nyt kaksi pikakiinnitysliitoksen tyyppiä: tyypissä F on kiinteä laakeri, joten se sopii tilanteisiin, joissa kappale pitää kiinnittää tarkasti oikeaan paikkaan. L-mallissa on kelluva laakeri, joka jakaa kuorman tasaisesti ja mahdollistaa tietyn toleranssin kiinnityspisteiden välillä.

Tavallisesti pikakiinnitysliitos valmistetaan mustaksi anodisoidusta alumiinista ja kiinnityslaipat ja kiinnitystapit sinkitystä teräksestä. Laadukkaat materiaalit ja jalostetut pintamateriaalit suojaavat erittäin hyvin ruostumiselta ja hapettumiselta, sekä mahdollistavat jopa 35 kN kiinnityksen ja akselikuormituksen. Ganter voi pyynnöstä valmistaa osan myös muista materiaaliyhdistelmistä ja eri värivaihtoehdoilla. Lisäksi pikakiinnitysliitoksesta on jo suunnitteilla useita uusia kokoja ja malleja.
