Ganterin tärinänvaimentimet vaihteleville veto- ja puristuskuormille

Ganterin tuotteissa tärinänvaimentimet, eli vaimennuselementit, sulkimet ja kumipuskurit – löytyy lukuisia variantteja kaikkiin käyttösovelluksiin.

Tärinanvaimentimissa on luonnonkuminen ydin, koska tällä materiaalilla on edelleen parhaat vaimennusarvot synteettisiin elastomeereihin tai silikonimateriaaleihin verrattuna. Tämän johdosta Ganter suosittelee tämän luonnonmateriaalin käyttöä kaikissa käyttösovelluksissa, joissa ei käytetä öljyjä tai muita hiilivetyjä – voit lukea kaiken tästä aiheesta tärinänvaimentamista koskevasta sovelluskohtaisesta perusohjeesta. Tässä Ganterilta ladattavassa koosteessa on selvitetty parhaat tavat tärinäongelmien ratkaisuun, saatavissa olevat ratkaisut ja vaihtoehdot, joilla voit optimoida niiden tehokkuuden tai käyttöiän.

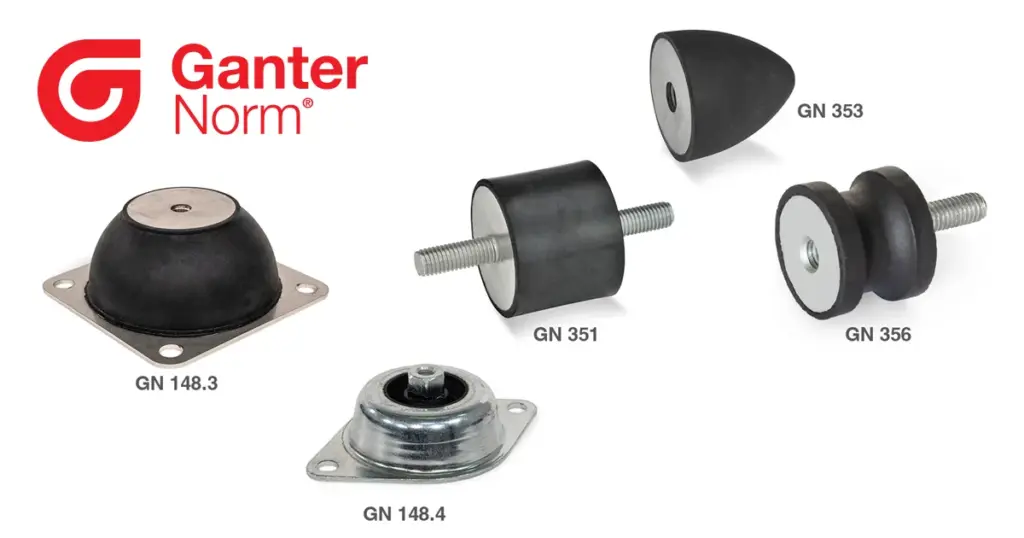

Ganterilla on tärinänvaimentimiin liittyen valikoimissaan 40 standardiosaa ja useita satoja tuotenumeroita – alkaen yksinkertaisista kumipuskureista kuten GN 353. Sen parabolinen kumirunko absorboi iskuja hyvin hellävaraisesti sen kasvavan joustojäykkyyden ansiosta, minkä johdosta se sopii ihanteellisesti käytettäväksi päätyvasteena. Vulkanoidusta tai ruostumattomasta teräksestä valmistetut metalliosat, kuten suojuslevyt, kierreholkit tai kierretapit mahdollistavat luotettavan asentamisen ja mukautumisen erilaisiin tilanteisiin.

Monimutkaisempiin muotoiluihin kuuluvat uudet GN 148 -sarjan tärinänvaimentimet. GN 148.3 -variantti kestää jopa 17.600 newtonin puristusvoiman, minkä ansiosta se sopii järjestelmien tai koneiden pehmeään vaimentamiseen alhaisen tärinän saavuttamiseksi. GN 148.4 B-tyyppi absorboi sekä puristus- että vetovoimia. Tämä erityisesti suunniteltu elementti muuttaa voiman vektorin vastakkaissuuntaiseksi vetokuorman tapauksessa – tarkoittaen sitä, että vaimennin vastaanottaa vain puristusvoimia. Tämän ansiosta GN 148.4 on ihanteellinen ratkaisu silloin, kun tärisevät komponentit voidaan eristää ainoastaan elementillä, joka on asennettu sivulle tai yläpuolelle.

Ganterilla on oikeat vaimennuselementit myös muihin erityistapauksiin. Esimerkiksi GN 356 ja GN 456 absorboivat niiden tiimalasin muotoisen kumielementin ansiosta sivusuuntaisesti kohdistuvia leikkausvoimia paremmin kuin sarjan GN 351 lieriönmuotoiset kumiytimet. Muita etuja: Vaimennuselementit eivät muuta muotoaan puristuskuorman alaisina standardiläpimittaa enempää.

Yleensä kaikkia kumipuskureita on saatavissa kaikilla kolmella Shore-kovuusarvolla ja Ganterin eritelmissä on luetteloitu enimmäismuodonmuutos ja siihen liittyvä kuormituskapasiteetti käytännöllisenä kriteerinä päätöksentekoa varten. Tarpeistasi riippumatta kannattaa tutustua Ganterin koosteeseen.
