Täydellisen vakaa konejalka

Koneet ja laitteistot vaativat aina vakautta. Lisäksi laadukkaat ja mahdollisimman suuret asennusalustat korostavat niiden päälle asennettujen koneiden ja laitteistojen laatua. Ganter on lisännyt tuotevalikoimaansa kaksi uutta konejalkojen tuoteperhettä. Korkealaatuisen ja vakaan rakenteensa lisäksi osat tarjoavat muitakin etuja.

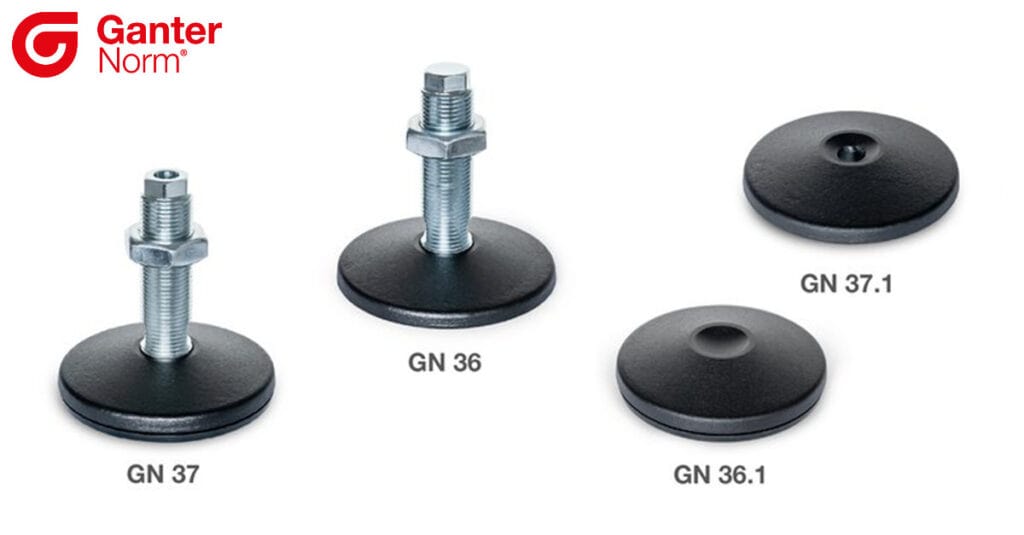

Konejalka GN 36 hyödyntää koneen painoa luoden erittäin vakaan ja kestävän liitoksen kierretapin ja jalan tukilevyn välille. Tappia ei ole liitetty tukilevyyn, vaan asennuksen yhteydessä se asettuu itsestään levyn keskikohtaan tukipisteen säteen avulla. Sinipassivoitu teräskierretappi on saatavana hienokierteellä välillä M20x1,5 – M42x2, joka mahdollistaa tarkan tasonsäädön, asennon voi lukita mukana toimitettavalla lukkomutterilla. Taottu teräksinen tukilevy on saatavana halkaisijaltaan 200 mm asti, tukilevyssä on jauhemaalattu musta mattapinta ja sitä on saatavana kolmea eri tyyppiä.

Tyypin A tukilevy lepää tasaisesti alla olevaa alustaa vasten. Tyyppi B:ssä on kumialusta, joka suojaa alustaa ja soveltuu kosketuksiin öljy- ja jäähdytysvoiteluaineiden kanssa. Tyyppi C on varustettu O-renkaalla, joka tiivistää tukilevyn ja alustan välisen pinnan ja estää nesteiden pääsyn jalan alle. Jalkalevyn halkaisijasta riippuen A- ja C-tyypit kestävät kumpikin 5-25 t:n kuorman. Tyypin B staattinen kantavuus vaihtelee kumitassun ominaisuuksista johtuen 2-11 t välillä. jaloilla voidaan myös kompensoida epätasaista lattiaa, kuitenkin niin, että kallistus ei saa ylittää 3 astetta kierretappiin nähden.

Ganterin toisessa uudessa konejalkamallissa GN 37 on keskellä läpi kulkeva kiinnitysreikä, johon voidaan asettaa pulttiankkuri. Ankkuri kiinnittää jalan lattiaan antaen jalalle pitovoimaa sivuttaissuunnassa. Näin konejalat soveltuvat erityisesti tuotantolaitteistoihin tai kuljetinjärjestelmiin, jotka altistuvat esimerkiksi robottien käytön takia dynaamiselle liikkeelle ja lateraalisille voimille. Kuten mallista GN 36, mallista GN 37 on tilattavissa kolmea tukilaattavaihtoehtoa: A, B ja C. GN 37 -konejalat kestävät tyyppien A ja C tukilaattojen kanssa 4–15 t:n kuorman ja tyypin B tukilaattojen kanssa 2–11 t:n kuorman laatan halkaisijasta riippuen.

Asiakkaille, joilla on jo vastaavat kierretapit koneisiinsa, Ganter tarjoaa GN 36.1 ja GN 37.1 pelkkänä jalkalevynä ilman kierretappia.
