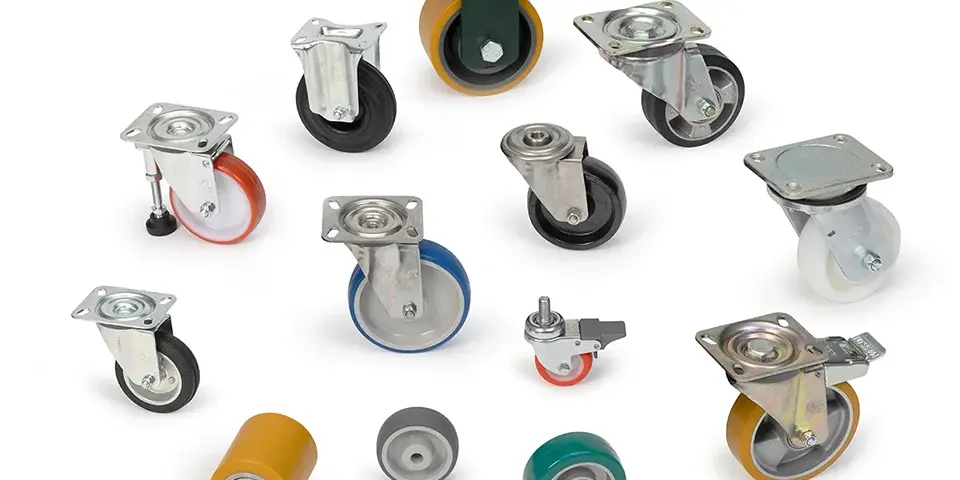

PYÖRÄT JA KÄÄNTÖPYÖRÄT

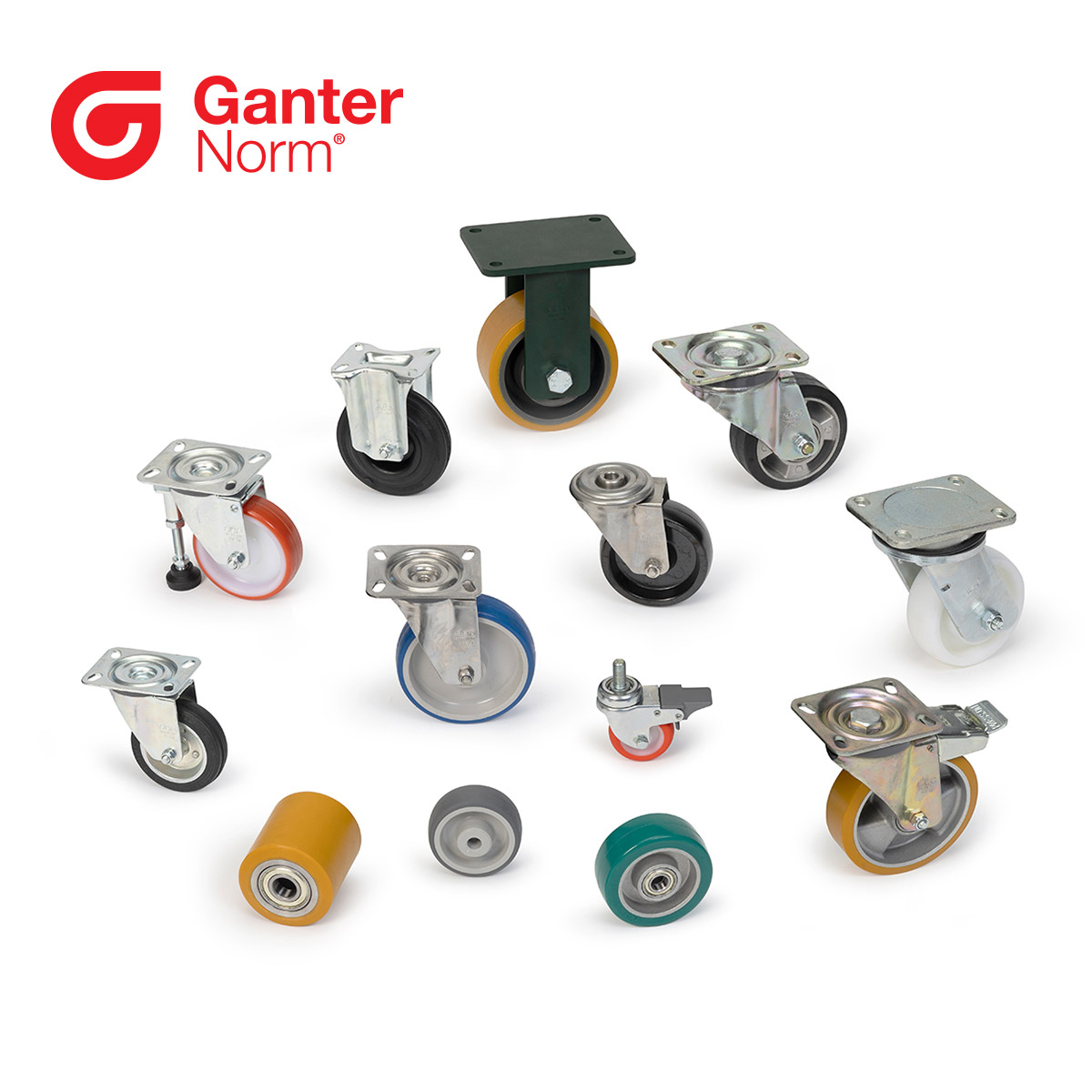

Ganter Norm - joustavuutta ja liikkuvuutta pyörillä ja kääntöpyörillä

Pyörät ja kääntöpyörät ovat välttämättömiä standardiosia monilla jokapäiväisen elämän ja teollisuuden aloilla. Ne tarjoavat liikkuvuutta työpajoissa, toimistoissa ja varastoissa, ja tekevät tavaroiden ja laitteiden siirtämisen helpommaksi.

Pyörän ja kääntöpyörän osat

Pyörässä on komponenttien kosketuspinta, kulutuspinta, pyörän sisus, laakeri ja keskiö. Nämä eri ominaisuudet vaikuttavat siihen millainen pyörä on.

Kun pyörään yhdistetään kiinnike, sitä kutsutaan kääntöpyöräksi, tai tarkemmin sanottuna joko kääntyväksi kääntöpyöräksi tai kiinteäksi kääntöpyöräksi, kiinnikkeen tyypistä riippuen. Kiinnike on pyörän ja kärryn välinen yhdistävä elementti. Käytössä on eri tyyppejä, kuten kääntyvät kiinnikkeet, kääntyvät kiinnikkeet täydellisillä lukitusjarruilla ja kiinteät kiinnikkeet.
Kääntyvä kiinnike kääntyy pystysuoran akselinsa ympärillä silloin, kun työntösuunta vaihtuu. Pyörän akseli poikkeaa kiinnikkeen akselista kärryn käsittelyominaisuuksien parantamiseksi. Käsittelyominaisuuksilla tarkoitetaan sekä kärryn ohjattavuutta että sen kykyä liikkua suorassa linjassa.
Kiinteässä kiinnikkeessä on meistetty teräslevy ja se pitelee pyörää pyörän keskiön avulla. Tätä yhdistelmää kutsutaan myös nimellä kiinteä kääntöpyörä ja se auttaa kärryn liikuttamisessa suorassa linjassa.

Pyörien laajat käyttömahdollisuudet

Pyöriä ja kääntöpyöriä käytetään lukuisissa erilaisissa käyttötarkoituksissa esim.

• Teollisuus ja logistiikka: Raskaan käytön kääntöpyörät helpottavat kuormalavojen, koneiden ja muiden painavien tavaroiden kuljettamista. Ne ovat tukevia ja kestävät raskaita kuormia liikkuvuuden rajoittumatta.
• Toimistokalusteet: Kääntyviä tuoleja ja siirrettäviä säiliöitä on vaikea edes kuvitella ilman sujuvasti kulkevia kääntöpyöriä. Ne takaavat liikevapauden ja tukevat hyvää ergonomiaa.
• Huonekalujen kääntöpyörät: Kaappien tai pöytien kääntöpyörillä huonekaluista tulee siirrettäviä, jolloin tilan sisustaminen on joustavampaa.

Oikean pyörän valitseminen

Pyöriä ja kääntöpyöriä valittaessa on huomioitava erilaisia kriteerejä:

• Kuormituskapasiteetti: Kääntöpyörien kuormituskapasiteetti vaihtelee riippuen niiden aiotusta käyttötarkoituksesta. Raskaan käytön kääntöpyörät on suunniteltu suurille kuormapainoille, kun taas pienemmät kevyen käytön kääntöpyörät sopivat kevyemmille kuormille.
• Lattian ominaisuudet: Lattian tyyppi ja mahdolliset esteet ovat tekijöitä, jotka vaikuttavat voimaan, joka tarvitaan kärryn liikuttamiseen, sekä tärinän välittymiseen ja pyörän kulumiseen. Lattian ominaisuuksien perusteella voidaan soveltaa seuraavia ohjeita oikean pyörän valitsemiseen: Epätasaisilla lattioilla ja esteiden tapauksessa pyörissä tulisi olla pehmeä ja paksu kulutuspinta ja suuri läpimitta. Jos taas lattia on sileä ja tarvitaan raskaita kuormia, pyörissä tulisi olla kova kulutuspinta.
• Käsiteltävyys: Kääntyvät kääntöpyörät ovat erittäin joustavia, sillä ne voivat kääntyä mihin tahansa suuntaan. Toisaalta kiinteät kääntöpyörät eivät pyöri, ja sallivat liikkumiseen vain yhteen suuntaan. Paras ohjautuvuus voidaan saavuttaa käyttämällä molempia tyyppejä yhdessä.
• Jarrujärjestelmät: Parempaa turvallisuutta ajatellen monissa kääntöpyörissä on lukittuvat jarrut, jotka estävät tahattoman liikkumisen. Tämä on erityisen tärkeää raskaiden kuormien tapauksessa tai alueilla, joilla tarvitaan erityistä tarkkuutta.

Pyöräkohtaisen kuormituskapasiteetin laskeminen

Jotta voidaan määritellä tarvittava pyörän tai kääntöpyörän kuormituskapasiteetti, suurin sovellettava kuorma tulee lisätä kärryn painoon tyhjänä, ja sitten saatu summa tulee jakaa pyörien lukumäärällä. Kuitenkin jos vaunussa on 4 pyörää, kokonaiskuorma tulee yleensä jakaa kolmella, sillä kaikki pyörät eivät kannattele kuormaa samalla tavoin epätasaisella lattialla, tai esimerkiksi mikäli kuorma on jakautunut epätasaisesti.

Kaava tarvittavan kuormituskapasiteetin laskemiseen on seuraava: W = (G+Z) / n

W = pyörä- tai kääntöpyöräkohtainen tarvittava kuormituskapasiteetti
G = vaunun paino tyhjänä
Z = suurin sovellettava kuorma
n = pyörien tai kääntöpyörien lukumäärä

Osa Ganter Norm tuotteista on tilaustuotteita. Kysy saatavuus erilaisille tuotteille Spinealta! Voit selata tuotevalikoimaa tehtaan omilla sivuilla.
