Huippulaatuiset, tarkat kuulalaakeroidut ohjainrullat

Niin huomaamattomia, mutta käytössä silti valtavan useissa kohteissa: kuulalaakeroidut ohjainrullat takaavat dynaamisen ja kevyen liikkeen. Ganter asettaa uudet standardit ohjainrullasukupolven GN 753.1 avulla.

Vaikka ohjainrullat näyttävät hieman mitäänsanomattomilta, tosiasiassa kuulalaakeroitujen elementtien kysyntä on poikkeuksellisen runsasta. Eikä ihme, sillä rullilla on keskeinen rooli lukuisissa liikettä vaativissa käyttökohteissa.

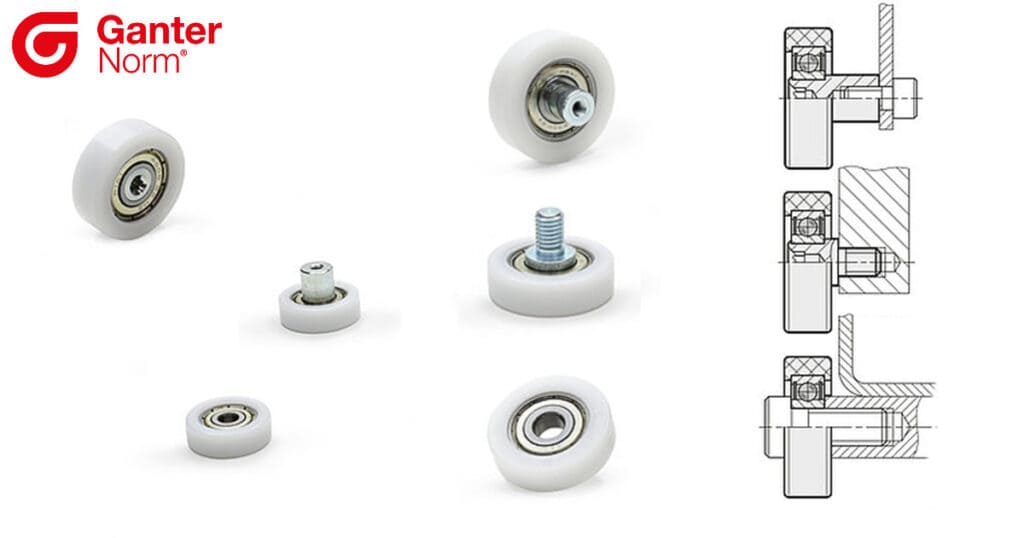

Tämä oli Ganterille riittävä syy laajentaa ohjainrullavalikoimaa GN 753.1 -rullilla. Vaikka kyse on pienestä alatuoteluokasta, kyseessä ei ole missään tapauksessa pieni optimointi, vaan täysin uusi versio. Kuudesta ohjainpyörästä on saatavana ulkohalkaisijan nimelliskokoja 22–50 millimetriä, ja ohjainpyörissä on karkaistusta vierintälaakeriteräksestä valmistetut erikoisurakuulalaakerit. Kuulalaakerit on kestovoideltu ja varustettu pölyltä ja lialta suojaavalla yleisellä 2Z-tiivisteellä. Toisin sanoen laakerin kaula on peitetty molemmin puolin metallilevyllä.

Kuulalaakerin ulkorengas on upotettu suoraan ohjainrenkaan POM-muoviin valuprosessin aikana. Jokainen rulla on koneistettu haluttuun mittaan, mikä takaa erityisen tarkan pyörimisliikkeen ja mahdollistaa tasaisen pinnan lisäksi kuperan juoksupinnan. Kupera juoksupinta tasaa kohdistusvirheitä, sillä se estää epäsuoran liikkeen tukeutuen liuku-uraan.

Rullat voidaan kiinnittää laakerin sisärenkaan tasaisen reiän läpi olake- tai kiinnitysruuvien avulla tai laakeriin kiinteästi asennetulla laakerin tapilla, joissa on joko sisä- tai ulkokierre. Kummassakin laakerimallissa on torx-kanta, mikä takaa optimaalisen kiristysmomentin aikaansaamisen.

Pienimmän rullamallin radiaalinen ja dynaaminen enimmäiskuormitus on peräti 400 newtonia, ja suurimman rullan hyväksytty kuormitusarvo on huikeat 1 500 newtonia. Kaikkien rullien suunniteltu elinikä on vähintään 200 000 metriä ja liikenopeus 0,4 metriä sekunnissa.
